【幕墻計算時受力模型選用問題】打個比方,一棟30層的玻璃幕墻,立柱支座采用以下兩種與主體的連接設計:1、每層層間結構梁處設計兩個連接支座,僅底部單支座;2、每層層間只設計一個連接支座,底部單支座。對于這兩種類型的連接,首先說第1種,除了底部是雙跨梁,其余樓層的都是多跨一次連續超靜定梁?對于第2種,頂?shù)锥际菃慰绾喼Я,中間的是靜定連續梁?請問各位懂結構受力計算的大能,我的理解是否正確?如果有誤,這兩種情況正確的受力模型分別是什么?
已有2個回答
我來回答一下
雙跨梁為一次靜定力結構,根據荷載疊加原理可用兩種模型計算,單跨按簡支梁模型計算,連續梁理論在幕墻立柱的運用上有缺陷,因為套芯和上下立柱腔體之間是有間隙的,不能有效傳遞彎矩。

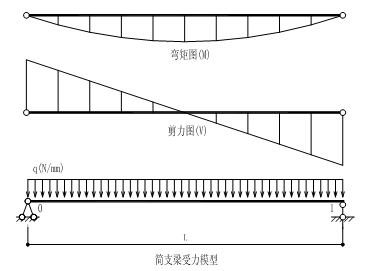

本處幕墻立柱按簡支梁力學模型進行設計計算,受力模型如下:
§31.立柱型材選材計算
